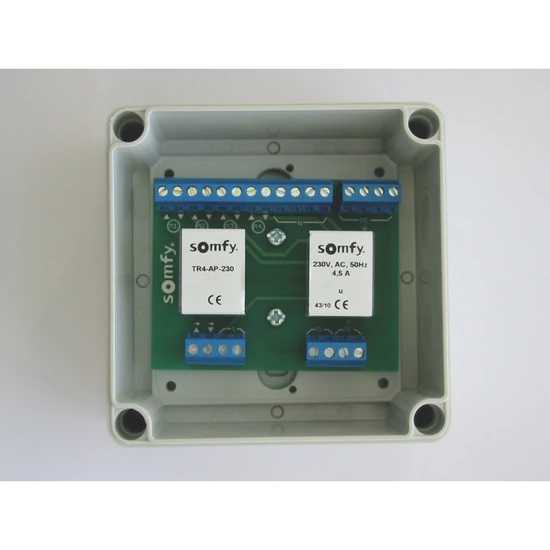

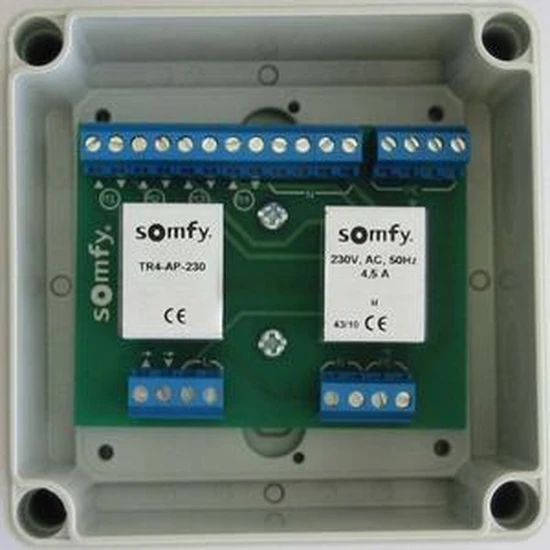

TR4-AP-230 — produs original Somfy. Specificații verificate din surse oficiale Somfy.
Avantaje
- Releu separator pentru comandă a 4 motoare de jaluzele sau rulouri cu interruptor 230 V, previne conectarea în paralel neautorizata a motoarelor.
- Comandă centrală permite acționarea simultana a tuturor motoarelor conectate; curentul prin intrări de comandă este minimal (numai curentul bobinei releului, nu curentul motorului).
- Mai multe relee TR4 pot fi conectate în cascadă
- Intervalul minim de comutare între directii este 0,5 s.
- Versiunea pe șină DIN (1822292) și versiunea aplicata (1822293) sunt echivalente functional.
Specificații tehnice
| Tensiune de alimentare | 230 V AC / 50 Hz |
| Tensiune de comandă | 230 V AC / 50 Hz |
| Capacitate de comutare per motor | 4,5 A per motor (table superior); iesirea per motor: 8 A AC1 / 4 A la cos φ 0,6 |
| Consum propriu | 10 mA |
| Număr motoare | 4 |
| Secțiune conductor | 0,5 – 4 mm² (fir solid), 0,5 – 2,5 mm² (fir multifilar cu papuc) |
| Protecție electrică (siguranță) | max 10 A (caracteristica A sau B) |
| Tip montaj | Aplicat (AP = Aufputz) |
| Dimensiuni | 62 × 71 mm |
| Timp de comutare între sus/jos | ≥ 0,5 s |
| Grad de poluare (IEC 60664-1) | 2 |
| Supratensiune (IEC 60664-1) | categoria 3 |
| Tehnologie / Protocol | WT (cablată) |
| Aplicație | Rulouri, Raffstore, jaluzele, copertine |
Cod produs Somfy: 1822293
